Laryngoskop światłowodowy – klucz do bezpiecznej intubacji

Laryngoskop to podstawowe narzędzie diagnostyczno-zabiegowe wykorzystywane w anestezjologii, medycynie ratunkowej, chirurgii oraz intensywnej terapii. Służy do wizualizacji dróg oddechowych pacjenta – krtani, strun głosowych oraz wejścia do tchawicy – w celu bezpiecznego wprowadzenia rurki intubacyjnej. Wyróżnia się laryngoskopię bezpośrednią (direct laryngoscopy), w której lekarz obserwuje pole zabiegowe „na żywo” przez sztywną lub giętką łyżkę, oraz laryngoskopię pośrednią (indirect laryngoscopy), wykorzystującą lusterka i zewnętrzne źródło światła. Standardem w salach operacyjnych, na oddziałach ratunkowych (SOR) oraz w karetkach są dziś laryngoskopy światłowodowe (fiber optic) typu Macintosh – rozwiązanie łączące prostotę konstrukcji z wysoką jakością oświetlenia pola zabiegowego.

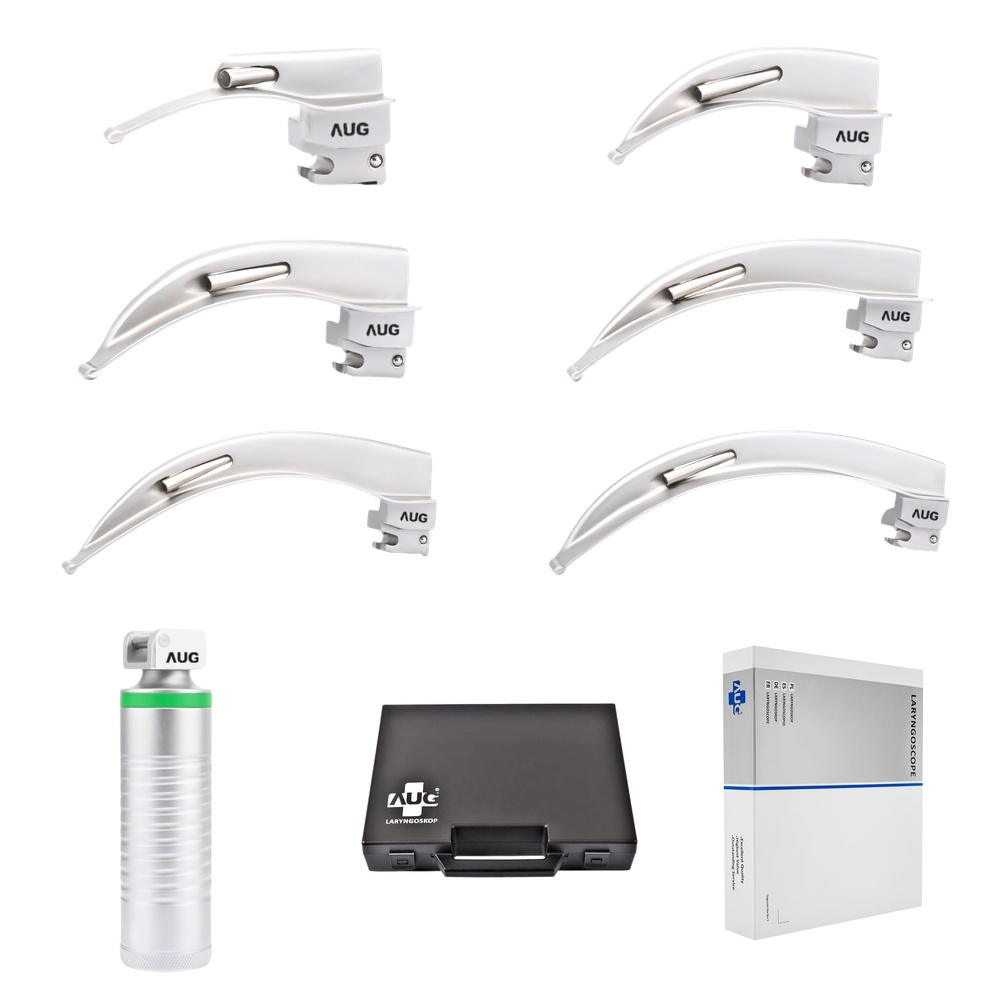

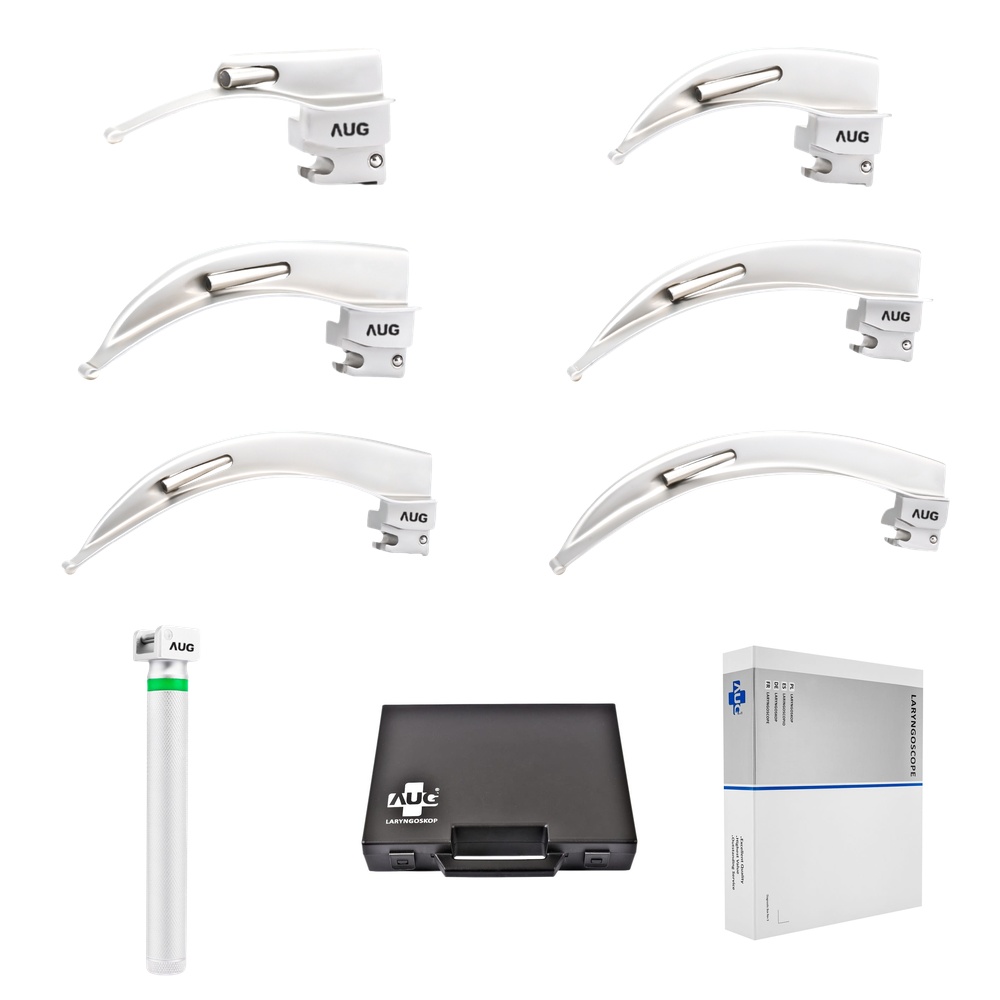

Opisywany zestaw AUG® to profesjonalny sprzęt anestezjologiczny klasy premium: łyżki światłowodowe Exlite® Macintosh w sześciu rozmiarach (0–5) oraz dwie linie rękojeści – LED i Xenon – dostępne w sześciu wariantach wielkości i uchwytu każda. Całość uzupełniają walizka antywstrząsowa oraz pudełko transportowe, co pozwala skompletować zestaw dopasowany do specyfiki placówki: od noworodka po pacjenta dorosłego z trudnymi drogami oddechowymi.

Budowa i mechanizm działania laryngoskopu światłowodowego

Zestaw AUG® pracuje na zasadzie klasycznego mocowania „zderkowego” zgodnego z ISO 7376/3: pięta łyżki jest wsuwana na trzpień rękojeści, a uniesienie łyżki do pozycji roboczej automatycznie zamyka obwód elektryczny i włącza oświetlenie. Wewnątrz rękojeści znajdują się dwie baterie typu C (1,5V), zasilające żarówkę – LED lub ksenonową – umieszczoną w głowicy. Wiązka światłowodowa poprowadzona wzdłuż łyżki przenosi światło bezpośrednio do jej zwężającego się końca, zapewniając doskonałą widoczność pola zabiegowego bez utraty intensywności światła.

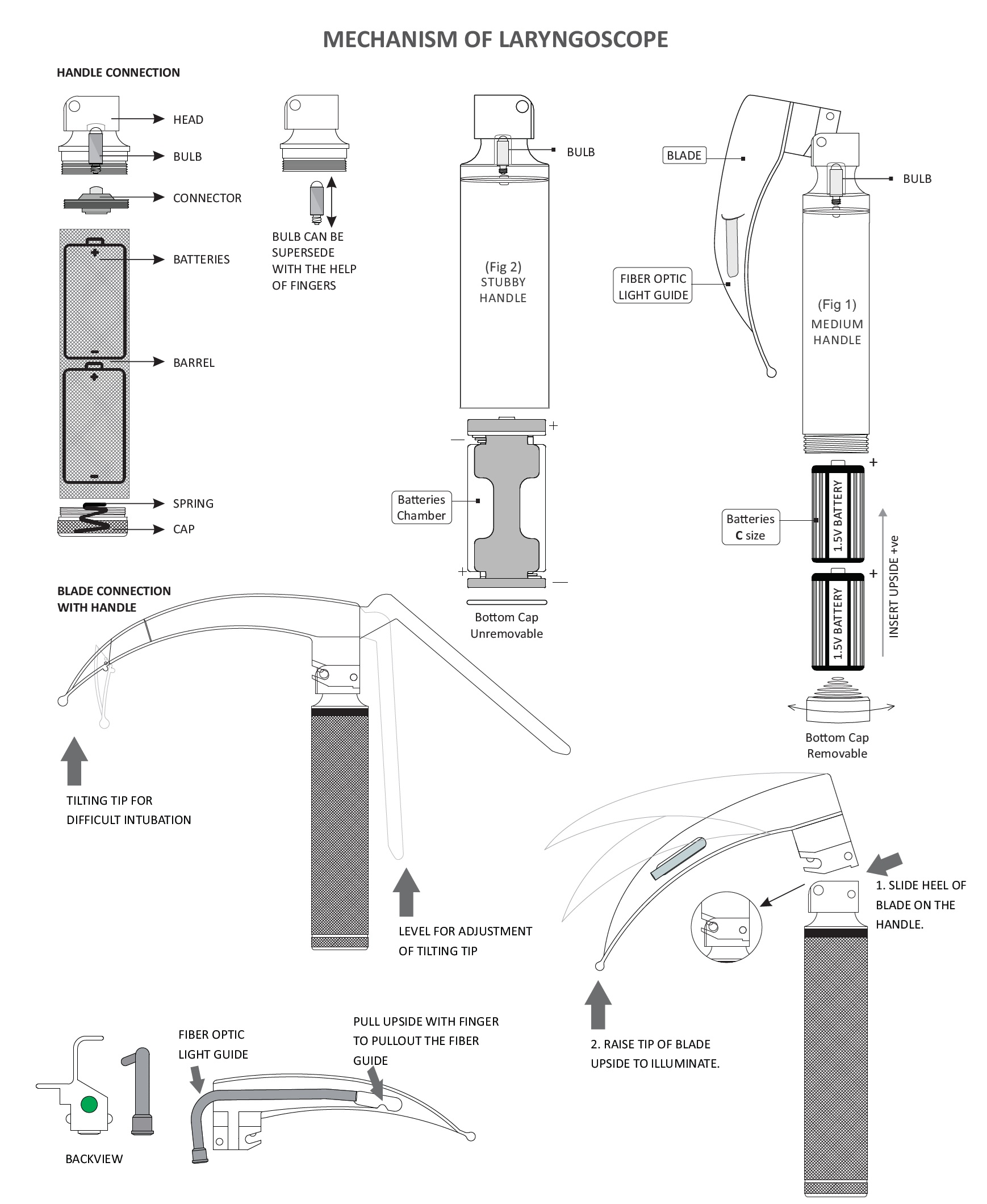

Rys. 1. Mechanizm mocowania łyżki, budowa rękojeści oraz sposób wymiany żarówki i światłowodu (AUG® Medical)

Kluczowe elementy konstrukcyjne

• Głowica rękojeści (Handle Head) z osłoną żarówki (Bulb Protector)
• Żarówka LED lub Xenon, wymienna „na palcach”, bez użycia narzędzi
• Gwint mocujący (Fastening Thread) oraz płytka połączeniowa (Connection Board)
• Komora bateryjna na 2 x baterie typu C
• Sprężyna dociskowa i denko rękojeści (Bottom Cap)
• Wymienny przewód światłowodowy w łyżce (Fiber Optic Light Guide)

Taka konstrukcja pozwala na łatwy serwis: żarówkę wymienia się w kilka sekund, a cała rękojeść (poza żarówką) może być poddawana pełnej sterylizacji w autoklawie parowym w temperaturze 134°C, nawet do 4000 cykli.

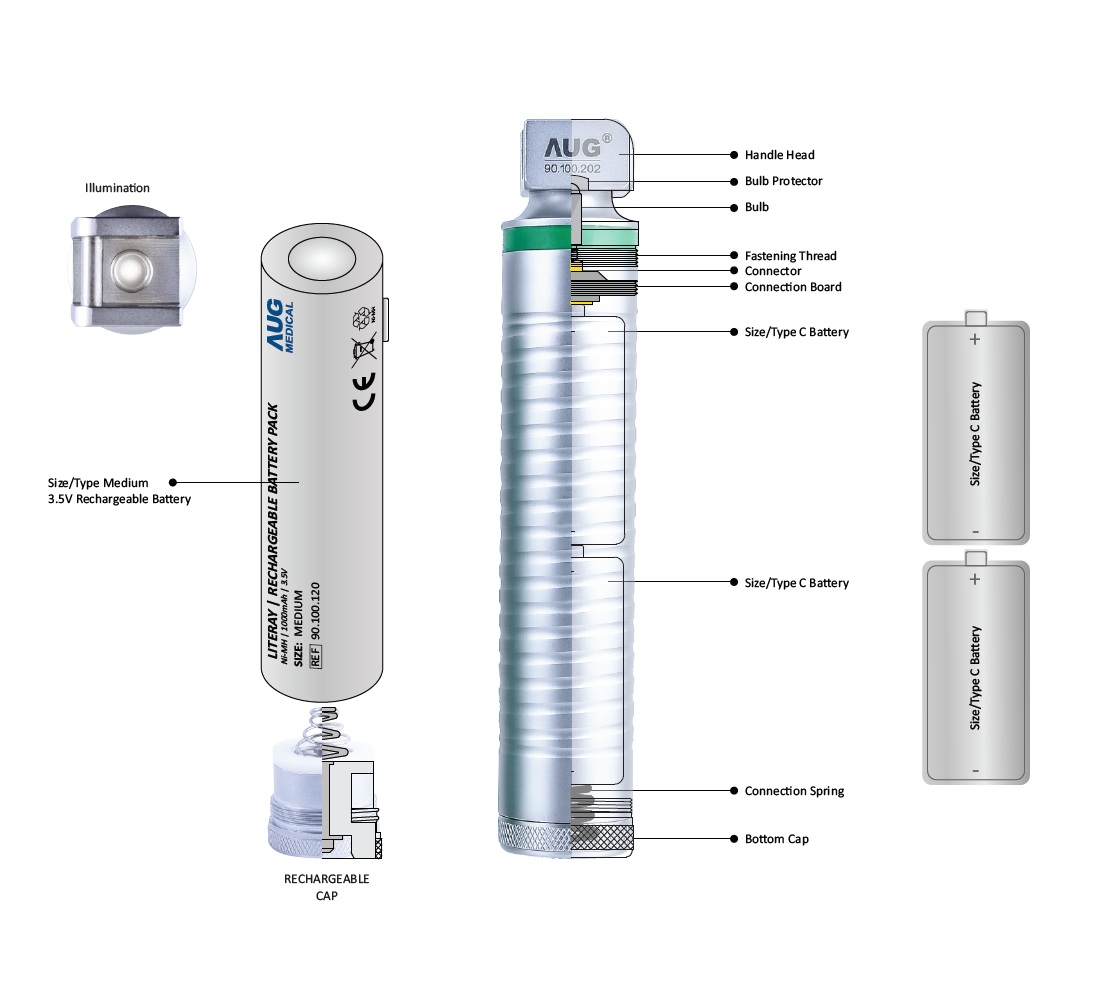

Rys. 2. Budowa rękojeści LITERAY® – widok w rozłożeniu (handle head, bulb, battery, spring, bottom cap)

Łyżki laryngoskopowe AUG® Exlite® F.O. Macintosh – rozmiary 0–5

Łyżki serii Exlite® to sztywne łyżki typu Macintosh z wymiennym przewodem światłowodowym. Charakteryzują się niskim profilem oraz łagodną krzywizną biegnącą od pięty do zwężającego się końca, co minimalizuje ryzyko uszkodzenia zębów oraz tkanek miękkich podczas intubacji. Gniazdo mocujące wyposażone jest w trzy łożyska kulkowe, gwarantujące stabilne i powtarzalne osadzenie na rękojeści w zielonym standardzie ISO.

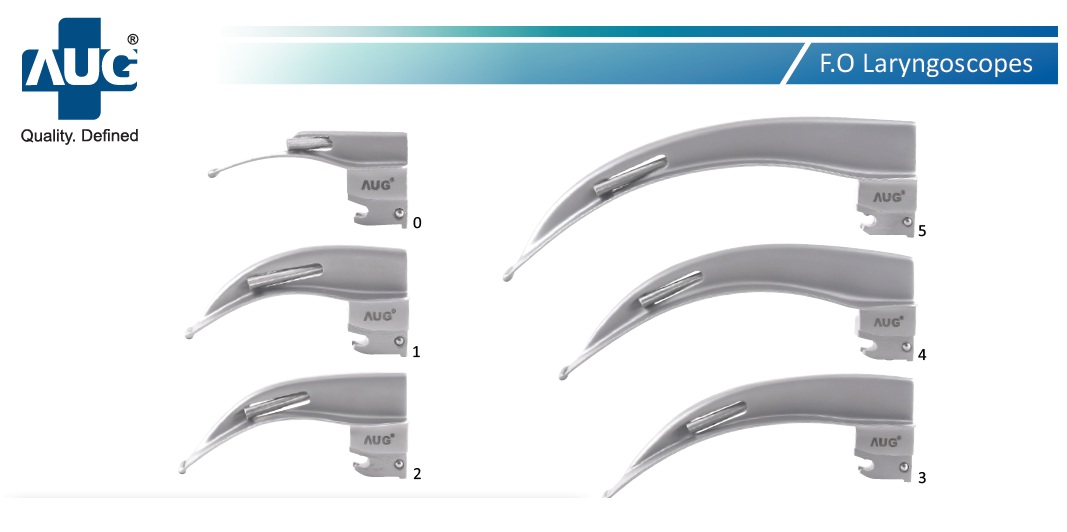

Rys. 3. Łyżki AUG® Exlite® F.O. Macintosh w rozmiarach 0–5

Parametry techniczne łyżek Exlite® Macintosh

• wymienny przewód światłowodowy demontowany za pomocą prostego narzędzia (np. śrubokrętu)
• średnica wiązki światłowodowej 4 mm, ponad 5500 pojedynczych włókien
• natężenie światła do 4200 lux (żarówka 2,5V) / do 12500 lux (żarówka 3,5V)
• gładka, niska konstrukcja bez ostrych krawędzi – bezpieczna dla tkanek i zębów pacjenta
• wykonanie ze stali nierdzewnej klasy medycznej (AISI 303/304)
• 3 łożyska kulkowe zapewniające precyzyjne osadzenie na rękojeści
• pełna zgodność ze standardem ISO 7376/3 (zielone kodowanie)
• odporność na 4000 cykli sterylizacji w autoklawie parowym (134°C)
• brak negatywnego wpływu sterylizacji tlenkiem etylenu (ETO)
• certyfikaty CE, ISO 9001, ISO 13485, FDA

Każdy rozmiar łyżki dedykowany jest innej grupie pacjentów – od 0 dla noworodków, przez 1–2 dla dzieci, aż do 3–5 dla pacjentów dorosłych o różnej budowie anatomicznej. W praktyce klinicznej najczęściej wybierane są zestawy z łyżkami 2, 3 i 4 – uniwersalny komplet pokrywający większość przypadków intubacji osób dorosłych.

Jak dobrać odpowiedni rozmiar łyżki Macintosh?

Dobór rozmiaru łyżki powinien uwzględniać wiek, masę ciała oraz indywidualną budowę anatomiczną pacjenta – w szczególności długość żuchwy oraz odległość między siekaczami. Poniższa tabela stanowi ogólny punkt odniesienia stosowany w praktyce klinicznej, jednak każdorazowo decyzję powinien podjąć lekarz anestezjolog na podstawie oceny dróg oddechowych pacjenta.

W praktyce najczęściej kompletowane są zestawy zawierające 2–3 rozmiary łyżek (np. 2–4 lub 3–5), które pokrywają zdecydowaną większość przypadków w danej specjalizacji. Pełny komplet 0–5 rekomendowany jest dla oddziałów wielospecjalistycznych, szpitalnych izb przyjęć oraz zespołów ratownictwa medycznego obsługujących pacjentów w każdym wieku.

Rękojeści do laryngoskopu światłowodowego – przegląd rodzajów

Rękojeść to element zasilający i konstrukcyjny całego laryngoskopu. AUG® oferuje dwie technologie oświetlenia (LED oraz Xenon) oraz kilka wariantów wielkości i ergonomii, dopasowanych do ręki operatora oraz warunków pracy.

Rodzaje rękojeści dostępne w ofercie

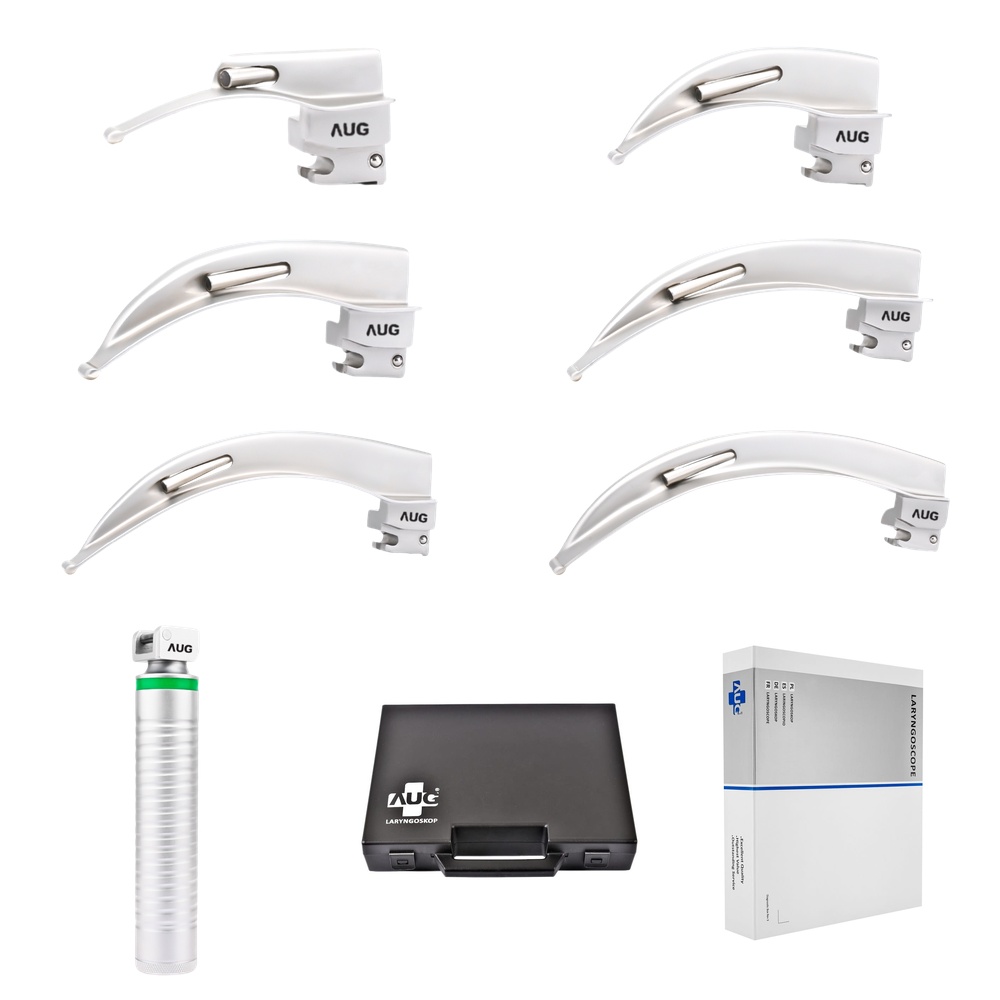

• Rękojeść LED / Xenon Medium (M) – standardowy, uniwersalny rozmiar dla dorosłych, najpopularniejszy wybór na blokach operacyjnych i SOR-ach
• Rękojeść LED / Xenon Small – smuklejsza wersja o mniejszej średnicy, wygodna dla osób z mniejszą dłonią

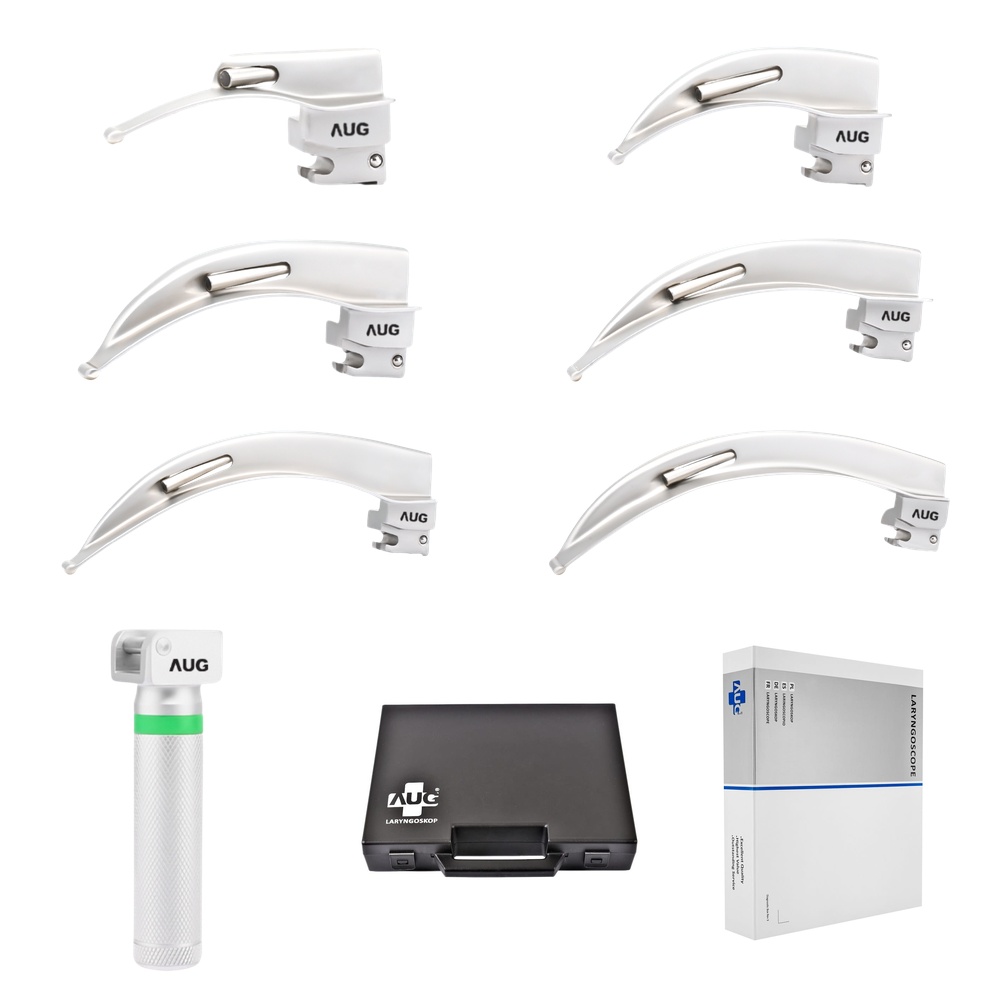

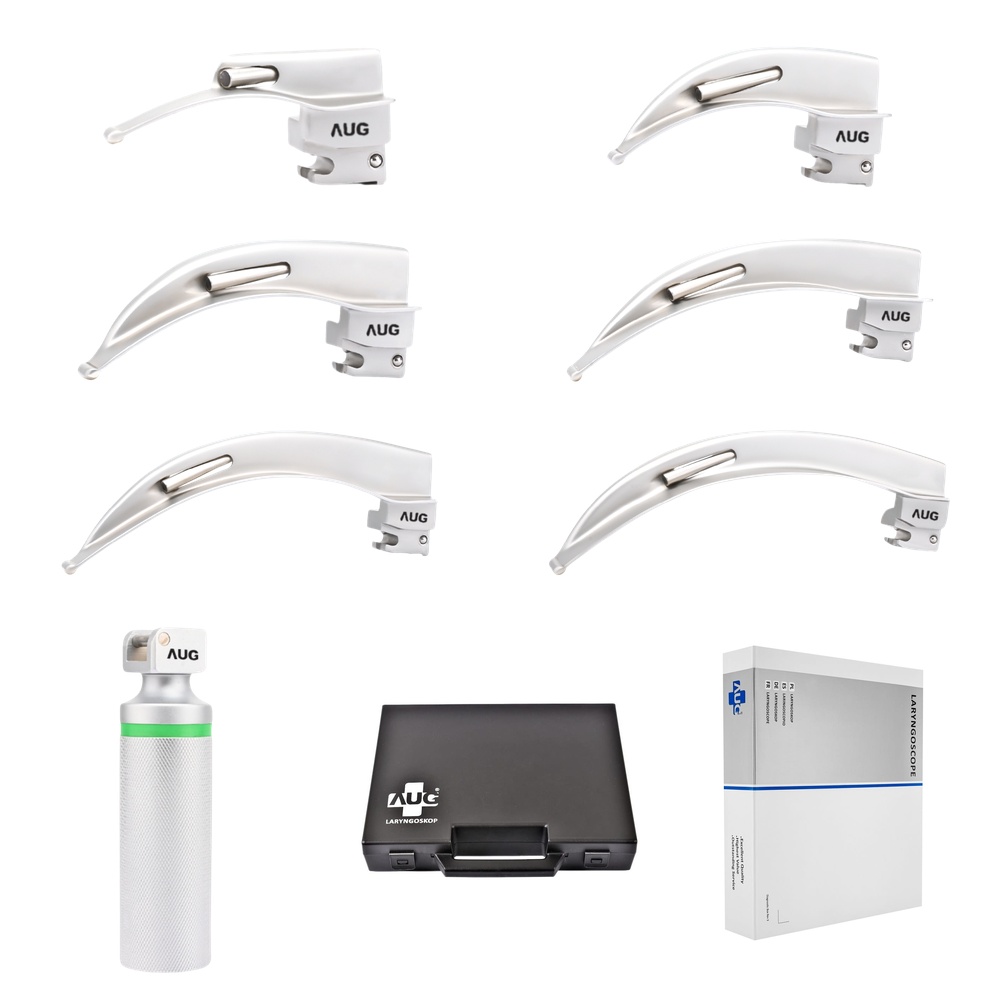

• Rękojeść LED / Xenon Stubby (krótka) – skrócona wersja do intubacji w warunkach ograniczonej przestrzeni (unieruchomienie odcinka szyjnego, karetka, pacjent z krótką szyją)
• Rękojeść LED / Xenon Micro / Mini (pediatryczna) – najmniejszy wariant dedykowany noworodkom i niemowlętom
• Rękojeść LED / Xenon Eco-Medium – wersja z ryflowanym, gumowanym uchwytem zwiększającym pewność chwytu
• Rękojeść LED / Xenon Angled-Medium (kątowa 45°) – głowica ustawiona pod kątem, ułatwiająca dostęp w trudnych warunkach anatomicznych
• Rękojeść do rezonansu magnetycznego (MRI) oraz jednorazowa – warianty specjalistyczne dostępne na zamówienie

Wybór między technologią LED a Xenon nie wpływa na kompatybilność mechaniczną – obie rękojeście pracują z tymi samymi łyżkami Exlite® Macintosh, w tym samym zielonym standardzie ISO 7376/3, dzięki czemu można je swobodnie łączyć w ramach jednego zestawu.

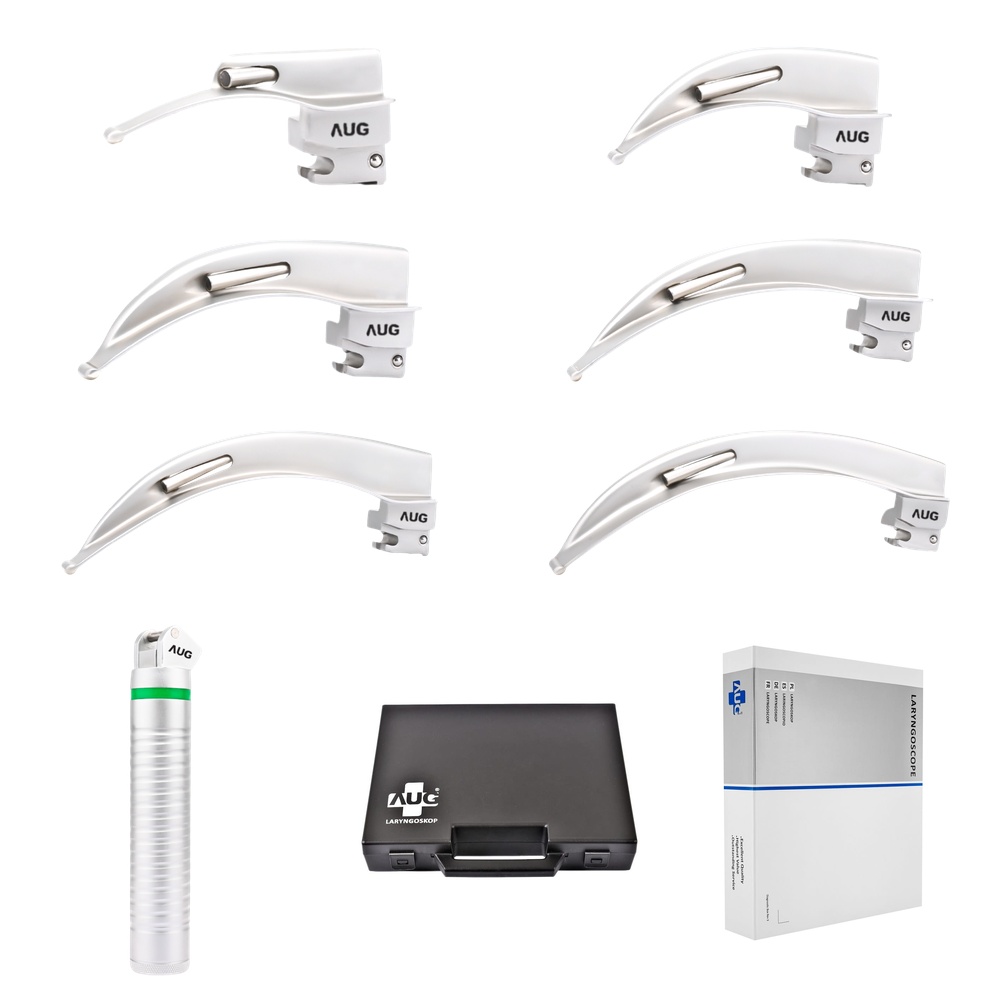

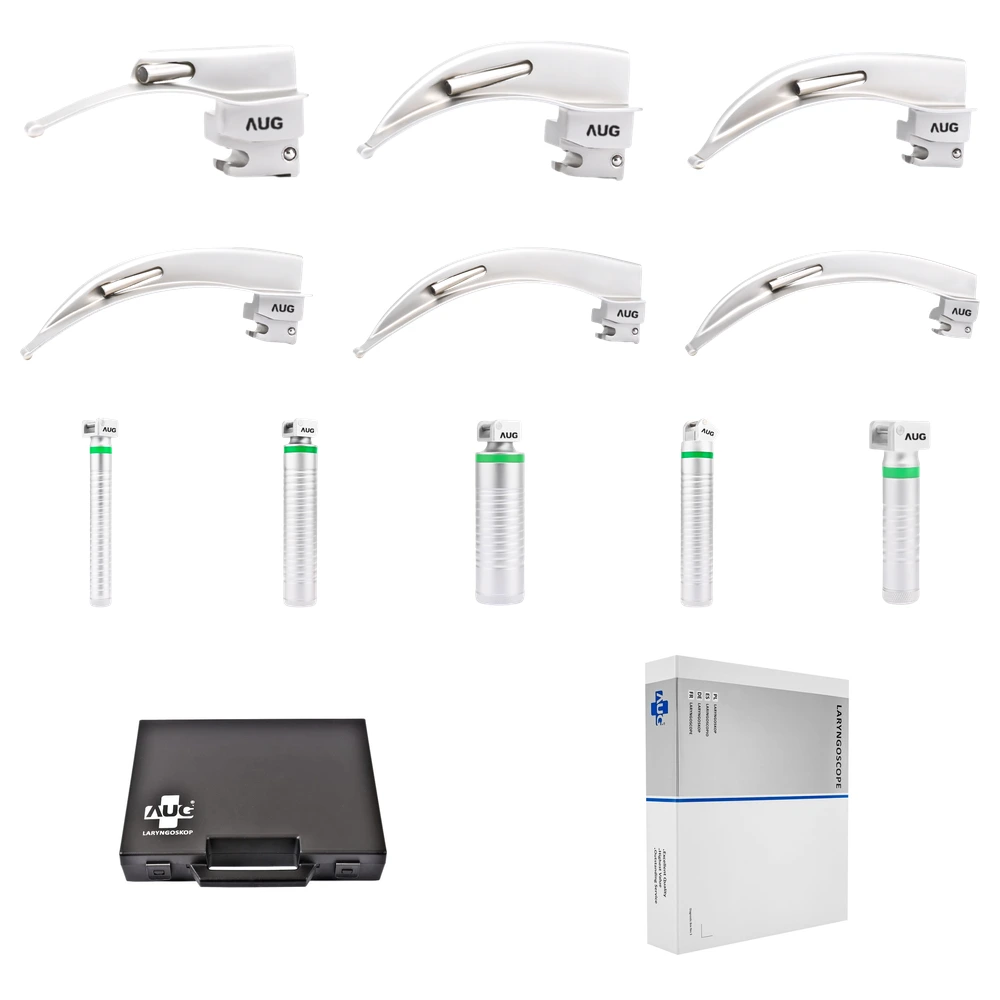

Rękojeść światłowodowa LED AUG® 2,5V – parametry i rozmiary

Rękojeść LED wykorzystuje diodę o mocy 2,5V klasy HP, skonstruowaną w oparciu o niemiecką technologię, generującą do 130 000 lux i pracującą nawet 50 000 godzin bez wymiany źródła światła. To rozwiązanie o najniższych kosztach eksploatacji w całej ofercie – dioda LED praktycznie nie wymaga wymiany w całym cyklu życia urządzenia.

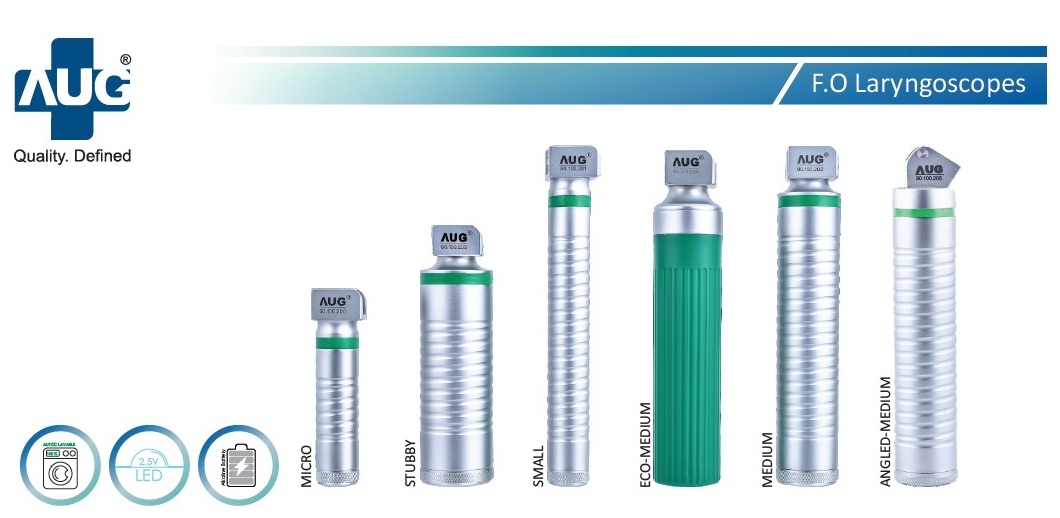

Rys. 4. Linia rękojeści LITERAY® LED HP – Micro, Stubby, Small, Eco-Medium, Medium, Angled-Medium

• dioda LED 2,5V klasy HP (High Power) – ponad 130 000 lux
• żywotność żarówki: 50 000+ godzin pracy
• wypolerowana metalowa osłona wokół żarówki maksymalizująca ilość przekazywanego światła
• błyskawiczna wymiana żarówki – bez narzędzi, „na palcach”
• ryflowana, antypoślizgowa powierzchnia uchwytu
• szczelna komora baterii, zabezpieczona przed penetracją cieczy
• zasilanie: 2 x bateria typu C
• zielone kodowanie kolorystyczne – zgodność ze standardem ISO 7376/3
• korpus wykonany z mosiądzu (brass), wykończenie chromowane
• możliwość pełnej sterylizacji w autoklawie do 4000 razy w 134°C
• 5 lat gwarancji producenta

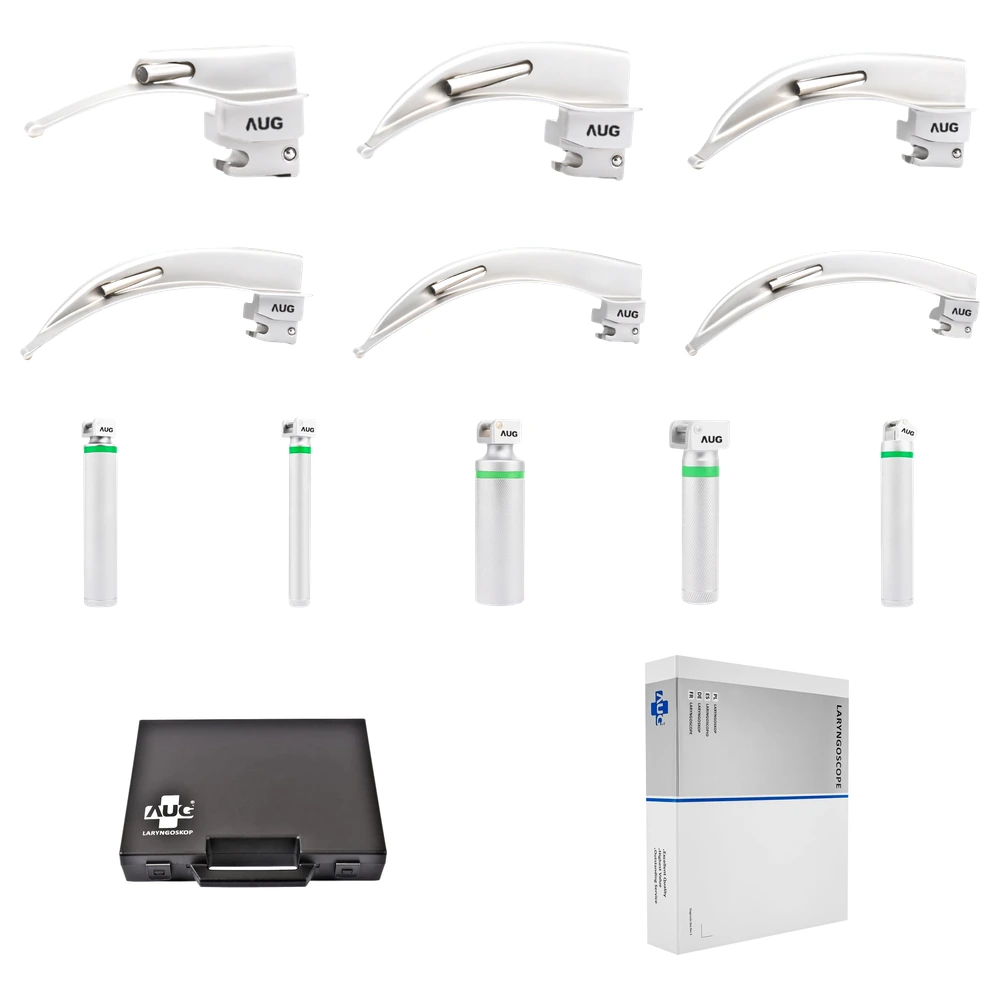

Rękojeść światłowodowa Xenon AUG® 2,5V – parametry i rozmiary

Wersja Xenon to rozwiązanie sprawdzone i niezmiennie popularne w wielu placówkach medycznych – żarówka ksenonowa 2,5V generuje do 11 000 lux, zapewniając jasne, ciepłe światło o dobrej barwie oddawania. Żywotność żarówki wynosi około 50+ godzin ciągłej pracy, po czym wymagana jest jej wymiana – operacja trwająca kilka sekund, bez użycia narzędzi.

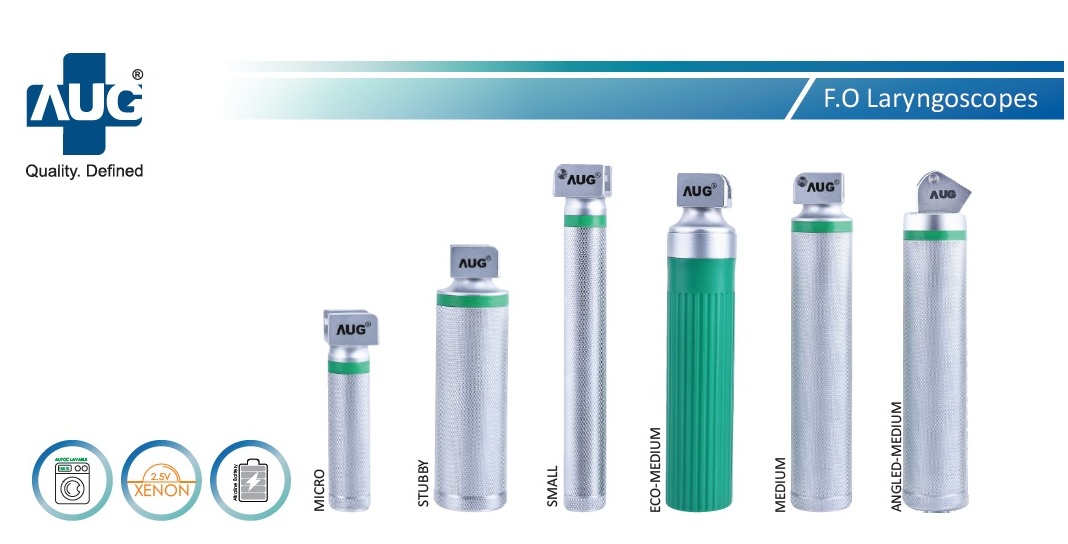

Rys. 5. Linia rękojeści LITERAY® Xenon – Micro, Stubby, Small, Eco-Medium, Medium, Angled-Medium

Cechy rękojeści Xenon

• żarówka ksenonowa 2,5V, natężenie do 11 000 lux
• wypolerowana osłona metalowa maksymalizująca doprowadzenie światła
• łatwa wymiana żarówki bez użycia narzędzi
• ryflowana powierzchnia zapewniająca pewny chwyt
• szczelna komora baterii
• zasilanie 2 x bateria typu C
• zielone kodowanie – zgodność z ISO 7376/3
• korpus mosiężny, wykończenie chromowane
• pełna autoklawowalność do 4000 cykli w 134°C
• 5 lat gwarancji producenta

LED czy Xenon? Jak wybrać rękojeść do laryngoskopu

Obie technologie są w pełni zgodne z tymi samymi łyżkami Exlite® Macintosh oraz identycznym mocowaniem ISO 7376/3, dlatego wybór sprowadza się głównie do budżetu oraz intensywności użytkowania sprzętu. Rękojeść LED sprawdza się najlepiej w placówkach o dużej liczbie procedur dziennie, gdzie decydujące znaczenie ma brak konieczności wymiany żarówki. Rękojeść Xenon jest chętnie wybierana jako jednostka zapasowa lub do zestawów rzadziej wykorzystywanych.

Mocowanie łyżki na rękojeści – krok po kroku

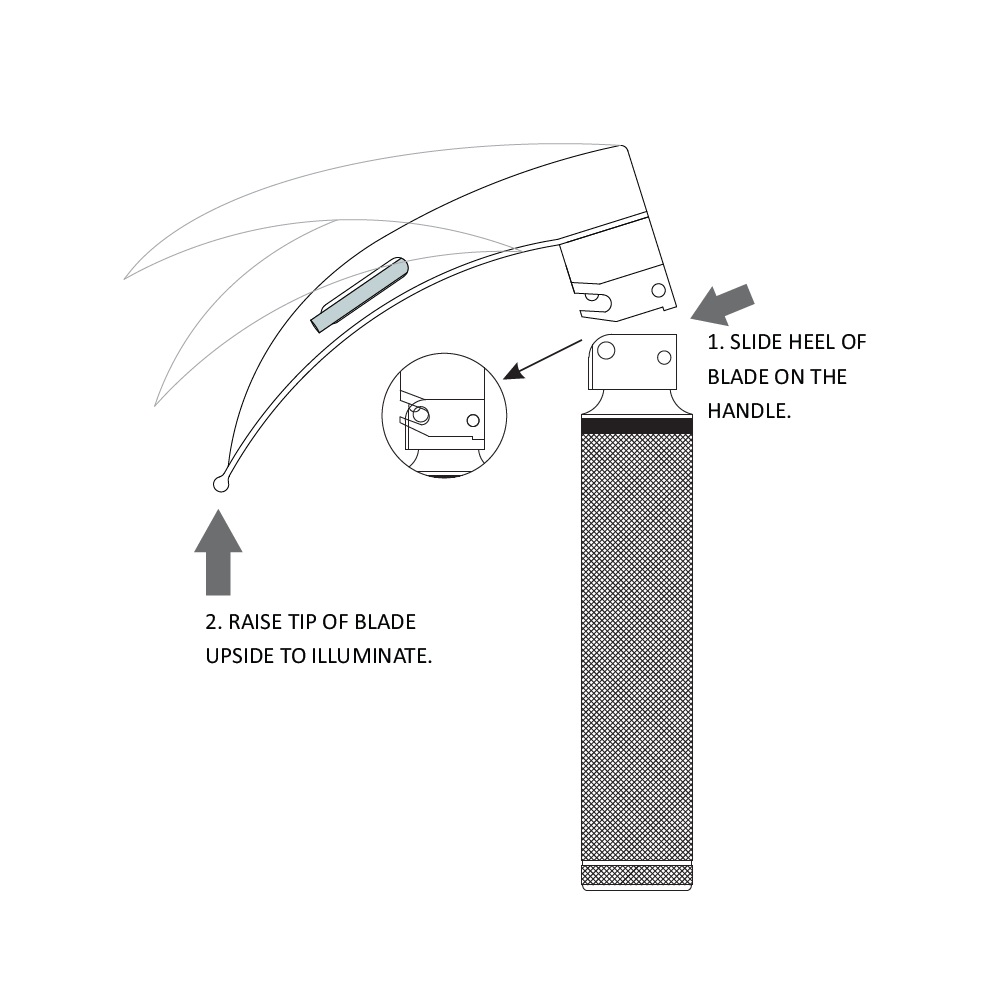

Rys. 6. Sposób mocowania łyżki na rękojeści: 1) wsunięcie pięty łyżki na trzpień, 2) uniesienie łyżki do pozycji roboczej – automatyczne włączenie światła

• wsuń piętę łyżki na trzpień mocujący rękojeści (heel of blade on handle)
• unieś łyżkę do pozycji ok. 90° względem rękojeści – w tym momencie automatycznie włącza się oświetlenie
• sprawdź stabilność mocowania oraz jasność światła przed przystąpieniem do intubacji
• po użyciu opuść łyżkę do pozycji spoczynkowej i zdemontuj ją w celu sterylizacji

Walizka antywstrząsowa i pudełko transportowe

Kompletny zestaw laryngoskopowy AUG® pakowany jest w twardą walizkę antywstrząsową z wewnętrzną wykładziną piankową, wyprofilowaną pod konkretne elementy zestawu – łyżki oraz rękojeść ułożone są w indywidualnych gniazdach, co zapobiega przemieszczaniu się sprzętu podczas transportu oraz chroni delikatny światłowód i żarówkę przed uszkodzeniem. Zamknięcia zatrzaskowe oraz uchwyt transportowy umożliwiają szybkie przeniesienie kompletu między salami zabiegowymi, na wizyty domowe lub do karetki.

Do każdego zestawu dołączane jest również estetyczne pudełko kartonowe z pełną instrukcją obsługi w kilku językach (PL, EN, DE, FR, ES), które ułatwia magazynowanie oraz stanowi dodatkową warstwę ochronną podczas wysyłki.

Certyfikaty, normy i gwarancja

Cała linia produktów AUG® – łyżki Exlite® oraz rękojeści LED i Xenon – posiada pełną dokumentację rejestracyjną wymaganą dla wyrobów medycznych: certyfikat CE, ISO 9001, ISO 13485 oraz amerykańskie FDA. Sprzęt jest zgodny z międzynarodowym standardem ISO 7376/3 (zielone kodowanie mocowania łyżka–rękojeść) oraz normą materiałową AISI 303/304 dla stali nierdzewnej.

Gwarancja producenta: AUG® udziela wydłużonej, 5-letniej gwarancji na urządzenia (nie obejmuje ona materiałów eksploatacyjnych, takich jak żarówki, baterie oraz opakowanie). W ramach gwarancji naprawiane są bezpłatnie wszelkie usterki wynikające z wad materiałowych, konstrukcyjnych lub błędów produkcyjnych, o ile sprzęt był użytkowany zgodnie z instrukcją obsługi i przy użyciu oryginalnych akcesoriów AUG®.

Zalecenia dotyczące konserwacji

• do dezynfekcji i sterylizacji nie należy stosować środków wybielających, utleniających ani innych agresywnych związków chemicznych
• łyżki oraz rękojeści (bez żarówki) można poddawać standardowej sterylizacji parowej w autoklawie w temperaturze 134°C
• żarówka może być sterylizowana wraz z rękojeścią, jednak jej żywotność w takim wypadku ograniczona jest do ok. 100 cykli

Dla kogo przeznaczony jest zestaw laryngoskopowy AUG®?

Zestaw znajduje zastosowanie w szerokim spektrum placówek i specjalizacji medycznych:

• oddziały anestezjologii i intensywnej terapii
• blok operacyjny (chirurgia ogólna, kardiochirurgia, ortopedia, ginekologia)
• szpitalne oddziały ratunkowe (SOR)
• zespoły ratownictwa medycznego oraz karetki
• gabinety zabiegowe wykonujące procedury w sedacji
• symulatory medyczne oraz jednostki dydaktyczne kształcące personel w zakresie intubacji
• weterynaria (po doborze odpowiedniego rozmiaru łyżki)

Dzięki dostępności sześciu rozmiarów łyżek oraz kilku wariantów rękojeści (od Micro po Angled-Medium), zestaw AUG® pozwala skompletować wyposażenie zarówno dla noworodka, jak i pacjenta dorosłego o nietypowej budowie anatomicznej – bez konieczności inwestowania w produkty różnych producentów.

Podsumowanie

Zestaw laryngoskopowy AUG® – łyżki światłowodowe Exlite® Macintosh 0–5 w połączeniu z rękojeściami LED lub Xenon – to sprawdzone, certyfikowane rozwiązanie dla profesjonalistów medycznych, którzy potrzebują pewnego, jasnego światła podczas intubacji oraz trwałego, w pełni autoklawowalnego sprzętu. Modułowa budowa (wymienny światłowód, wymienna żarówka, szeroki wybór rozmiarów rękojeści) pozwala elastycznie konfigurować zestaw pod potrzeby placówki, a 5-letnia gwarancja producenta oraz zgodność z ISO 7376/3 zapewniają długoletnią, bezproblemową eksploatację.

Najczęściej zadawane pytania (FAQ)

Czy łyżki AUG® Exlite® pasują do rękojeści innych producentów?

Łyżki Exlite® wykonane są w zielonym standardzie ISO 7376/3, który jest międzynarodową normą stosowaną przez większość producentów laryngoskopów fiber optic. Dzięki temu łyżki AUG® są kompatybilne z rękojeściami innych marek pracujących w tym samym standardzie, o ile mocowanie ma identyczny profil geometryczny.

Jak często należy wymieniać żarówkę LED?

Dioda LED HP zastosowana w rękojeściach AUG® ma deklarowaną żywotność ponad 50 000 godzin, co w praktyce oznacza, że w typowych warunkach eksploatacji żarówka nie wymaga wymiany przez cały okres użytkowania urządzenia. W przypadku żarówki Xenon należy liczyć się z wymianą po ok. 50 godzinach ciągłej pracy źródła światła.

Czy całą rękojeść można sterylizować w autoklawie?

Tak – konstrukcja rękojeści LITERAY® umożliwia pełną sterylizację parową w temperaturze 134°C, także po wyjęciu żarówki. Producent dopuszcza również sterylizację razem z żarówką, jednak w takim przypadku jej żywotność ograniczona jest do ok. 100 cykli ze względu na działanie wysokiej temperatury i wilgoci na element świetlny.

Która rękojeść – LED czy Xenon – jest lepszym wyborem na start?

Dla placówek intensywnie wykorzystujących sprzęt (blok operacyjny, OIOM, SOR) zdecydowanie polecana jest rękojeść LED – wyższe natężenie światła oraz brak konieczności wymiany żarówki przez cały cykl życia urządzenia przekładają się na niższy całkowity koszt eksploatacji. Rękojeść Xenon pozostaje dobrym, tańszym rozwiązaniem jako zestaw zapasowy lub do rzadszego użytku.

Czy zestaw obejmuje baterie?

Rękojeści zasilane są dwiema bateriami typu C (1,5V), które standardowo nie wchodzą w skład zestawu i należy je dokupić osobiście lub zamówić razem z laryngoskopem – prosimy o taką informację przy składaniu zamówienia.

Jaki jest czas oczekiwania na realizację zamówienia?

Standardowy czas wysyłki zestawu to zwykle kilka dni roboczych od momentu potwierdzenia zamówienia. Zamówienia hurtowe dla szpitali, klinik oraz w ramach przetargów publicznych mogą wymagać dłuższego terminu realizacji – w takich przypadkach zachęcamy do kontaktu z działem handlowym.

Produkt objęty jest 3-letnią gwarancją producenta oraz serwisem na terenie polski z dostępnością części zamiennych przez co najmniej 10 lat od daty produkcji. Zestaw pakowany jest w walizkę ułatwiającą transport oraz przechowywanie elementów. Instrument posiada certyfikaty CE, ISO oraz FDA oraz pełną dokumentację. Każdy zestaw przeszedł kontrolę jakości i jest gotowy do użycia zaraz po wyjęciu z pudełka i umieszczeniu w nim baterii.
